飞越/Tarot 图传/5.8G/48通道/功率可调/1600mW发射端 TL300N6 |
产品名称:飞越/Tarot 图传/5.8G/48通道/功率可调/1600mW发射端 TL300N6
所属类别:图传/摄像头/天线
销售价格:415 RMB
存货情况:有现货
上传时间:2024-1-18 17:52:44
浏览次数:12408
产品介绍:
产品说明:
Tarot全新升级的48通道,1600mW 5.8G音频、视频传输系统,可四档功率调节使用,具有超迷你的外形体积和超轻的重量,采用6061T6铝合金外壳散热,特别适合多轴无人机以及穿越机FPV长远距离使用。
产品特点:
1.48通道输出,可按钮方便切换,兼容常规频率;
2.提供1路视频信号,1路音频信号输入;
3.提供1路5V/0.5A电源输出,用于常规摄像头供电(请先确认相关设备电压电流以免烧毁);
4.较上一代600mW图传设备增加了发射功率且自行调整,大幅增加了传输距离,更加适合长远距离的图像传输;
5.6061T6铝合金外壳散热,使用性能更稳定。
产品参数:
/发射端(天空端):
输入电压:7-36V DC(2-6S)
输出电压:含一路5V/0.5A
重量:5.1g(不含金属外壳及天线),14.3g(含外壳,不含天线)
尺寸(长宽高):41mm*25*mm*8.5mm
视频制式:PAL/NTSC
通道数:48通道/37通道(美区)
通道选择:频段/频点调节按钮:长按3秒切换频段,短按切换频点

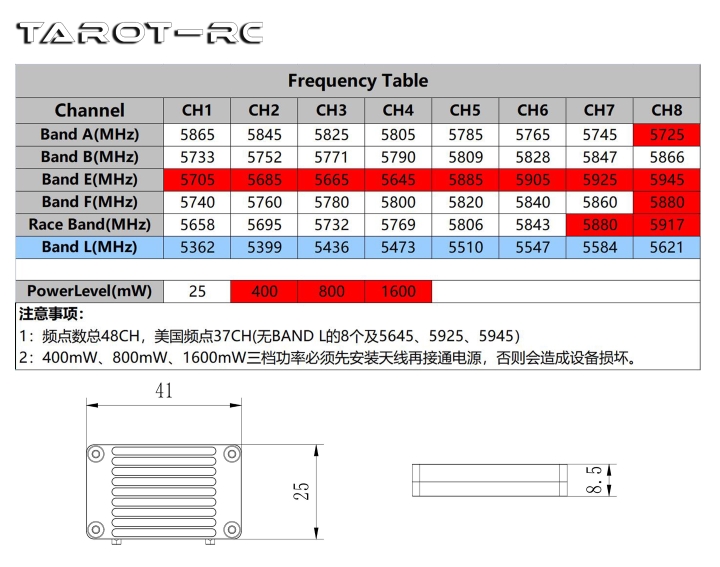

发射频率:48CH/37CH(US),详见频点表格
发射功率:32dBm±1dBm(1600mW)
功率调整:功率调节按钮,短按切换
功率数:四档,25mW/400mW/800mW/1600mW

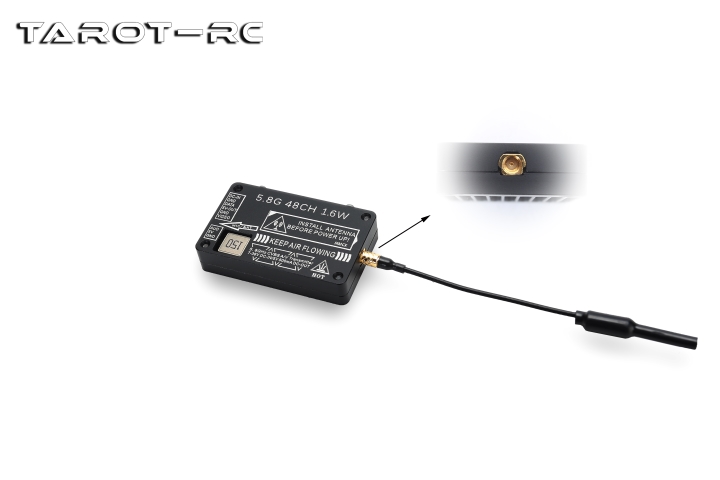

天线接口:MMCX
调制类型:FM
注意事项:
1.请先安装天线再接通电源,以免造成设备故障;
2.选择合适的工作频率,并将发射端与接收端设置到相同的频率(详见频点表);
3.发射端功率较大,工作时请勿用手接触外壳以免烫伤(外壳发烫属正常现象,请放心使用);
4.因需减少重量而拆除外壳进行安装,也可正常使用该产品,但发射功率会因发射机温度升高而略有下降;
5.输入电压为7-36V(2-6S),请勿超出电压范围使用;
6.输出电压电流为5V/0.5A,请注意摄像头是否在电压电流范围内,若产品电流大于限定0.5A,请勿使用本产品的电压输出端,否则可能会导致发射端电源模块损坏;
7.5V及5V-OUT都是输出端,请勿连接至电源输入端或电池,否则会造成损坏。
产品规格:
5.8G 1600mW图传发射端 ×1
发射端连接线/6P(100mm) ×1
发射端连接线/3P(100mm) ×1
5.8G天线/MMCX ×1
5.8G天线延长线/MMCX转SMA ×1
