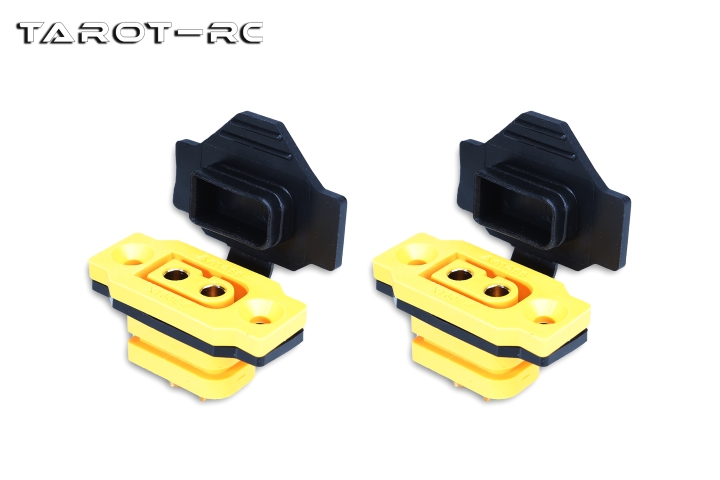

- 艾迈斯/Amass 插头/大电流板连接器母头/XT90PW-F TL3605 价格:5 RMB

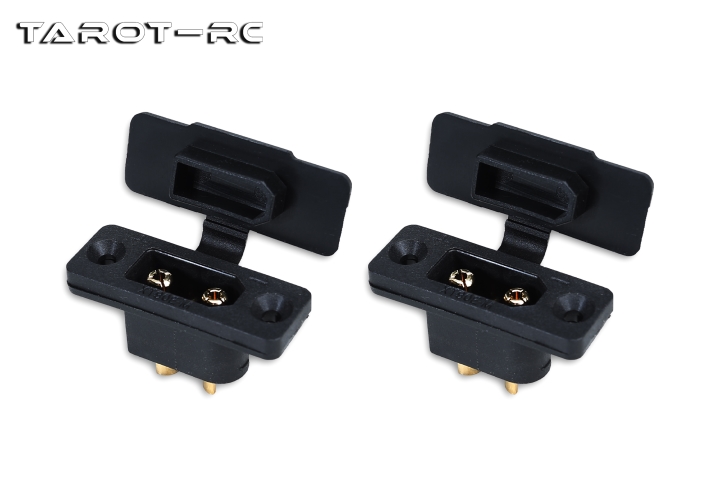

- 艾迈斯/Amass 插头/大电流板连接器母头/XT60PW-F TL3603 价格:2.5 RMB
- 飞越/Tarot 分电板/12S电压电流计/100A四轴集线器 TL3302 价格:
- 飞越/Tarot 多旋翼/四轴/全铝机身/含专用电池 M690A 价格:7900 RMB
- 飞越/Tarot 多旋翼/四轴/全铝机身/含空电池仓 M860B 价格:9800 RMB
产品名称:飞越/Tarot 控制器/电动收放折叠脚架起落控制盒 TL8X002
所属类别:电脚起落器/控制器/舵机
销售价格:88 RMB
存货情况:有现货
上传时间:2014-10-23 17:27:57
浏览次数:8475
产品介绍:
产品说明:

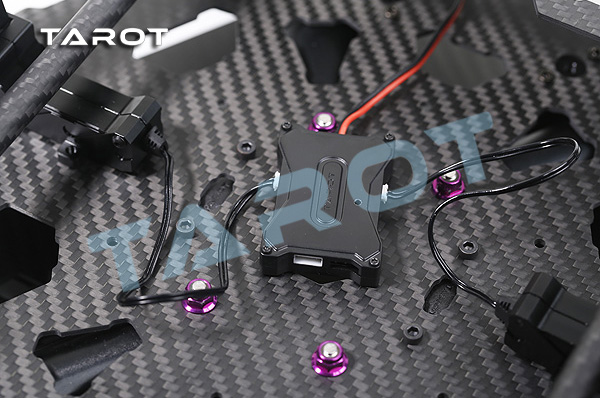

Tarot全新开发的高性能电动收放脚架控制系统,适用于16MM管径的起落器。
适用产品编号:
650Sport专用电脚 TL65S04
X8-II/Pro专用电脚 TL8X021
小型电动收放起落架 TL69A02
中型电动收放起落架 TL8X003
X系电动收放起落架组 TL8X001
T系电动收放起落架组 TL96030
大型电动收放起落架组 TL4N002
产品参数:
工作电压:3S-6S(12.6V---25.2V)
最小电压:10V
最大电压:26V
产品功能:
1、 电源反接保护:在单电源供电,控制器的PWM输入地线没有连接其他设备(包含飞控,舵机测试仪,接收机)的前提下,收放控制器的电源正负极反接不会损坏起落架控制板。

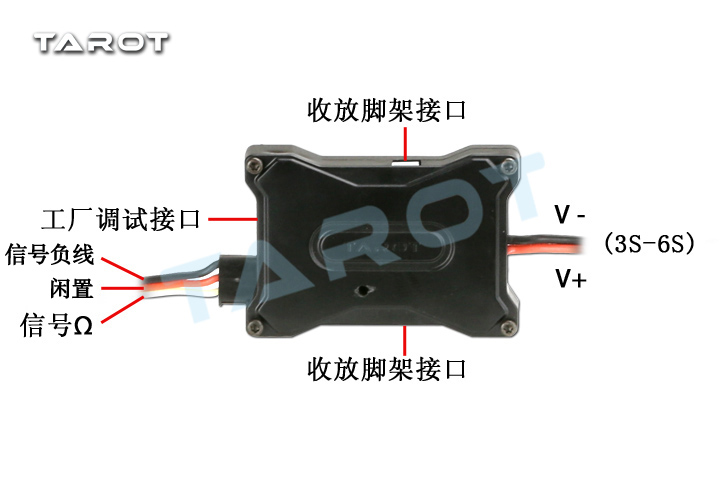

2、 接收机连接说明:输入通过3P线连普通接收机的一个通道,信号为PWM,零值脉宽为1520us,脉宽值大于1520us为放起落架,脉宽值小于1520us为收起落架。
3、 接收机连接指示:初始上电如果没有接收机信号,指示灯会快速闪烁,直到检测到接收机信号为止。
4、 上电保护:初始上电后如果接收机给的是收起落架的动作,起落架不会响应,并且指示灯慢速闪烁,直到接收机指令变为放起落架,指示灯熄灭。
5、 工作指示:当起落架正在执行收放动作时,指示灯常亮,直到起落架完全停止,指示灯熄灭。
6、 失控保护:当工作过程中,失去接收机信号后,起落架会自动放下。
如何检查电机正负是否接反:
当起落架正常工作后,去掉接收机信号,让控制板进入失控保护状态,如果是放起落架状态则说明电机正负接线正确,反之说明电机正负接反。
故障判断:
1、 上电没反应:请检查电源正负极连接是否正确。
2、 起落架运行过程中停止在中间位置:请检查是否有异物阻挡起落架收放。
3、 起落架执行收放动作后没有反应:请检查是否有异物阻挡起落架收放。
4、 起落架完全停止后,指示灯未熄灭:请检查供电电压是否满足要求。
5、 上电后指示灯一直快速闪烁:请检查接收机是否正确连接。
产品规格:
电动收放脚架控制×1(47×32×9.5MM)13G
